铝合金气动隔膜泵

ST15铝合金气动隔膜泵，从美国原装进口的一款金属泵，铝合金金属材质，是一种新型的输送设备，符合理想的高腐蚀性和危险的化学流体的输送要求，目前已经广泛应用各个场合，尤其是石化、陶瓷、冶金等行业。

铝合金气动隔膜泵结构紧凑，体积小，重量轻，便携式，方便移动，而且铝合金材质耐用耐腐蚀，是一种非常理想的气动隔膜泵。

此外，铝合金气动隔膜泵还有其他相关性能特点，以下就是详细的参数介绍：

1、端口尺寸：ST15：11/2“NPT

2、容量:0到90加仑(340 LPM)

3、空气分配阀无润滑，无档位设计

4、尽可能大输送固体颗粒尽可能多25“(6.3 MM)

5、尽可能大排液量125 psi或289英尺水(8.6条或88米)

6、排量/冲程0.37加仑(1.29升)

7、尽可能大工作压力125磅(8.6条)

8、装运重量：铝：99磅;(46千克)铸铁：146磅;(66千克)不锈钢：212磅;(95千克)

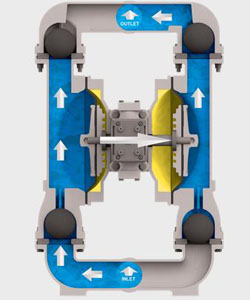

铝合金气动隔膜泵工作原理：

隔膜泵有两个对称的装有弹性隔膜的工作腔，隔膜用隔膜连杆连成一体，压缩空气从泵的进气接头进入中间体后，推动两个工作腔内的隔膜，驱动连杆联结的隔膜同步运动。

同时，另一工作腔中的气体则从其隔膜的背面排出泵外。当活塞达到行程终点，配气阀机构则自动的将压缩空气引入另一工作腔，推动隔膜泵朝反向运动，这样就形成了两个隔膜的同步往复运动。

每个工作腔的单向球阀使隔膜做往复运动，让工作腔内容积改变，使两个单向球阀交替的开启和关闭，从而使液体连续的吸入和排出。

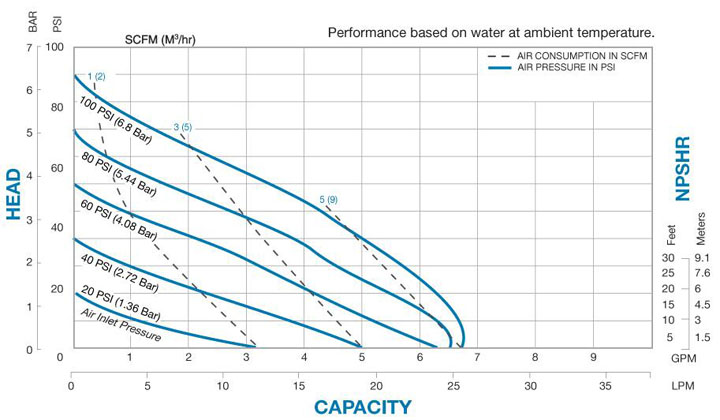

铝合金气动隔膜泵性能曲线：
