流体粒子分析系统ParticleMaster

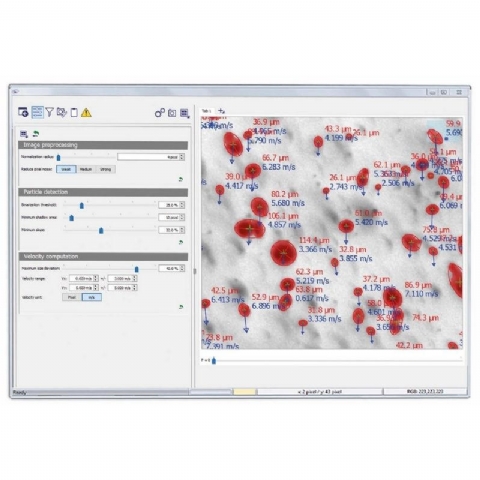

德国Lavision朗维视的流体粒子分析系统可同时测量各种流体中个别粒子、水滴和气泡的大小、形状和速度。使用DaVis软件的复杂图像处理模块进行图像采集和粒子图像评估。在ParticleMaster流体粒子分析系统中，两种互补的测量技术用于粒子成像：使用透射光法的阴影拍摄和散焦光截面上的干涉米氏成像 ( IMI )。

产品特色

高倍率阴影成像系统

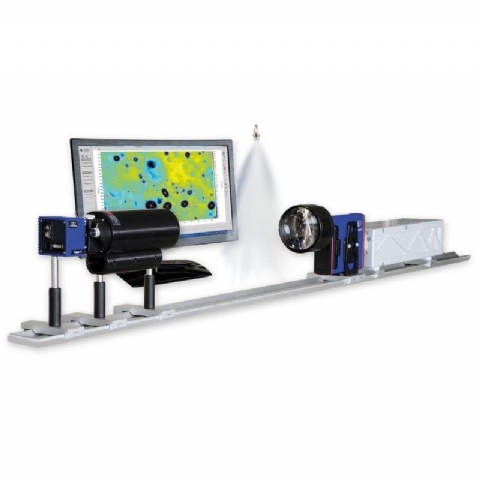

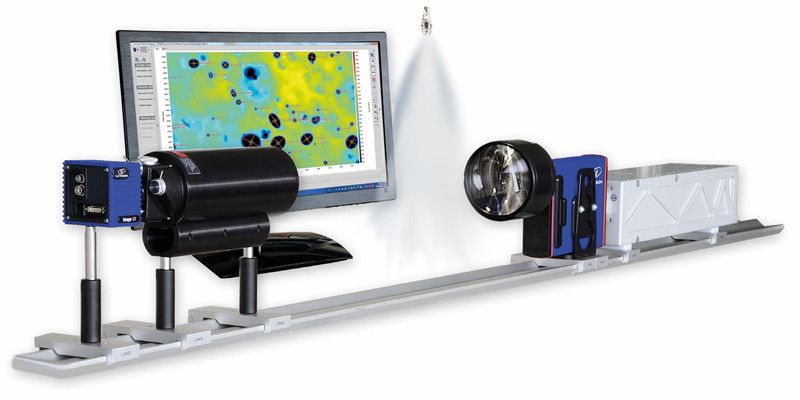

德国Lavision朗维视的流体粒子分析系统ParticleMaster同时测量分散在气体、液体或多相流中的单个颗粒、液滴或气泡的尺寸、形状和速度。高倍率阴影成像与粒子的脉冲背光照明的应用使人们对测量方法充满信心，因为用户可以直接看到这个粒子成像过程的结果（"眼见为实"）。

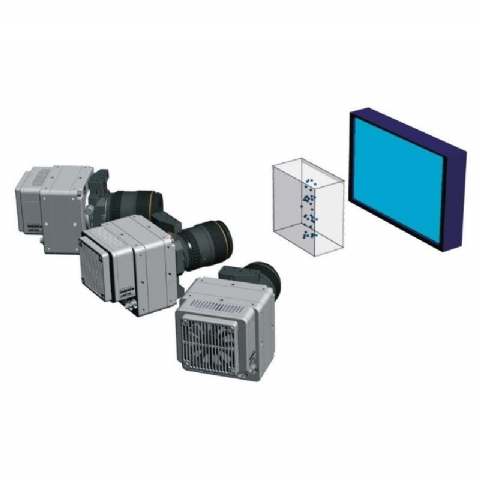

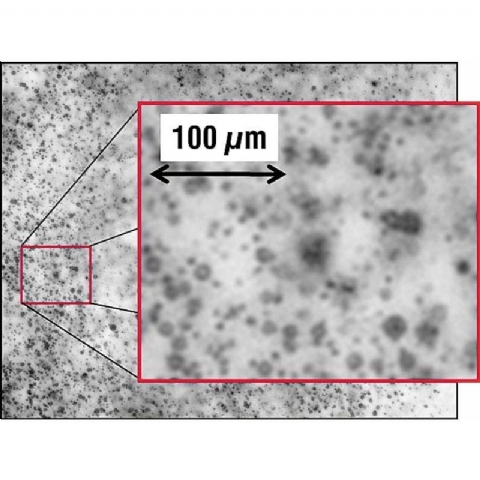

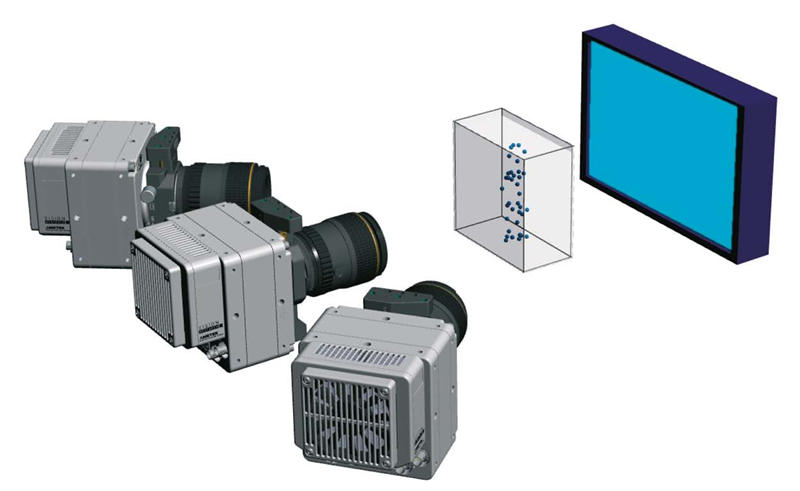

测量体积由焦平面内的相机视场和成像系统的景深定义，只在这个探测体积内检测到聚焦的粒子。阴影技术与颗粒的形状和材料（透明或不透明）无关，并允许使用适当的光学成像系统检测低至微尺度的尺寸。

相机和高倍率镜头是根据各种实验条件选择的，如工作距离、放大率、尺寸范围和所需的图像帧率。为了冻结粒子运动，流体粒子分析系统ParticleMaster包括一个高效的LED聚光灯或用于超短曝光的无斑点激光脉冲。以双脉冲光源为特征的双重曝光系统与双帧相机相结合，也可以测量粒子的运动。除了尺寸和形状之外，还可以测量单个粒子的速度。

特点

• 同时具备尺寸、位置和形状

• 粒子数密度（针对不同尺寸等级进行修正）

• 从双帧曝光中得出的粒子速度

• 速度与尺寸的相关性、直方图、散点图

• 质量通量

• 韧带、喷雾破裂和雾化的可视化

就地测量

因为流体粒子分析系统ParticleMaster可以在原位测量粒子，即在其原始环境中测量，因此用户不需要准备样品。虽然空间分辨率是由相机-镜头系统定义的曝光（照明）时间是由脉冲光源决定的。有不同的光源可供选择---从快速激光器到对眼睛安全的脉冲LED，以及各种可更换的镜头使流体粒子分析系统ParticleMaster阴影系统，可以捕捉到广泛的粒子尺寸和速度。

应用

• 喷雾（水、燃料、油漆、家用）

• 喷雾破裂（韧带和液滴）

• 粉末、固体颗粒（合金、陶瓷、谷物）

• 气泡（热交换器，工业过程）

• 质量控制
